Popis
Popis produktu

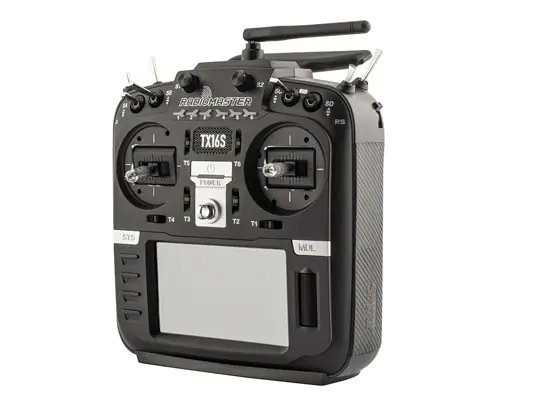

Vysílač RadioMaster TX16S MKII Edge TX
Nový typ oblíbeného vysílače TX16S.
Verze 4-in-1Přehled podporovaných protokolů:.basics/supported-protocols Vysílače jsou v módu 2. Nastavení pák řízení včetně změny móduse provádí bez rozebrání vysílače, pomocí šroubů, které jsou součástígimbalů.
Vylepšení verze MKII:
- Operační systém EdgeTX
- Vylepšené elektronické obvody, optimalizované napájení
- Vylepšené nabíjecí obvody, integrovaná ochrana proti přepólování
- Optimalizovaný integrovaný obvod pro nabíjení
- Port pro připojení sluchátek
- Vylepšený gimbal V4.0 poskytuje přesnější centrování a teplotní stabilitu
- Nové nesmekavé úchopy pro lepší ergonomiku
- Nové otočné ovladače S1 a S2 s indikací střední polohy
- Nové pouzdro baterie
- Port pro sluchátka, konektror TRS 3,5mm
- Masivní plastové díly pouzdra pro vyšší trvanlivost šroubových spojů
- Ve verzích ELRS a 4in1
Indikace polohy páky řízení se provádí bezkontaktně. Metoda je magnetická, pomocí Hallových sond.
Bezkontaktní přenos polohy je bezporuchový, nemůže dojít k opotřebení.
Multiprotokolový modul 4-in-1 je umístěn uvnitř pouzdra vysílače. V zadní části vysílače je pouzdro pro další VF díl. Má standardní rozměry. Do pouzdra je možno vložit další VF díl. TX16S MKII se dodává s instalovaným programovým vybavením, které je v době výroby nejlepší a nejstabilnější. Pokud nemáte dostatek znalostí v problematice, do update firmware se nepouštějte. Při nesprávném postupu by mohlo dojít ke kolapsu systému nebo k chaotické funkci vysílače.Změna soft- a firmware uživatelem ruší záruku !
Základníspecifikace:
Rozměry: 287*129*184
Hmotnost: 750g (bez baterie 2 x 18650,nebo 2 x 21700,v prodeji samostatně)
Provozní napětí: DC 6,6-8,4V
Napájení
Baterie LiIon2x LiIon 18650 o jmenovitém napětí článku 3,6-3,7V2x LiIon 21700 dtto
Baterie se nabíjejí propojkou USB-C, která je součástí balení.
Proud: 400mAh
Počet kanálů: až 16
Vlastnosti:
- MCU: STM32F429BIT6
- Barevný displej s úhlopříčkou 4,3″ – 480*272 dobře čitelný i v denním světle
- Otočný ovadač pro pohyb v menu
- Gimbaly uložené v párech ložisek, s nastavitelným úhlem.
- Přenos pozice řídící páky je bezkontaktní, pomocí magnetické sondy.
- Multiprotokolový VF modul
- Vyjímatelná baterieLiIon
- Podpora telemetrie
- Paměť 16M
- Hlasová funkce
- Vibrace
- Standardní pouzdro velikosti JR
- Tlačítka pro 6 letových režimů
- Dvojbarevý LED pro status
Rychlý úvod v češtiněVýrobní číslo je uloženo v QR kódu v dolní části vysílače. Číslo uvádíme na prodejnim dokladu. Při případné reklamaci je nutno dodat vysílač s nálepkou s QR kódem.ProgramováníManuál pro programování pro EdgeTX dosud neexistuje. Rozhraní je téměř shodné s rozhraním pro OpenTX. Českou verzi návodu najdete tady. Poznámka k multiprotokolovému modulu:
Modul je schopen spolupracovat s velkým počtem přijímačů, které jsou kompatibilní s čipy, instalovanými ve VF dílu. Spárování s každým přijímačem nemůžeme zaručit. Výrobci přijímačů mohou změnit programové vybavení, atd.
Nelze zaručit, že vysílač bude spolupracovat se všemi přijímači, které jsou na trhu.
Pokud chcete spárovat TX16S MKII s nějakým přijímačem, musíte mít o něm základní informace:
znát typ protokolu a způsob párování.
Bez těchto infomací je párování velmi obtížné. Jediná možnost je opakované zkoušení, které ale nemusí vést k cíli.
Vysílač nemůže spolupracovat s přijímači, které obsahují zákaznicky vyrobené čipy (Např. Futaba FASST, FASSTest atd.)
Modul 4-in-1
Modul 4-in-1 obsahuje v jedné PCB desce RF čipy CC2500, NRF24L01,A7105 aCYRF6936 RF. Modul je schopen konvertovat standardní signál PPMdo VF signálu mnoha typů (protokolů). (Viz základní data níže).
Modul je v provedení „plug and play“. Může se použít bez dalšího propojování pro mnoho typů vysílačů.
Použitá čtveřicečipů a odpovídající kompatibilita protokolů
Cypress Semiconductor CYRF6936: DSM/DSMX, Walkera Devo
Texas Instruments CC2500: FrSky, Futaba SFHSS
Amiccom A7105: FlySky, FlySky AFHDS2A, Hubsan
Nordic Semiconductor NRF24L01: HiSky, Syma, ASSAN a většina dalšíchčínských vysílačů.
K dispozici je certifikace TX16S MKII podle zákonů EU.Obsah balení:-vysílač RadioMaster TX16S MKII-pouzdro na dva akumulátory typu 18650-USB-C kabel-SD karta-další dvojice gripů-drobné příslušenství-transportní obal na vysílač-rychlý úvod v českém a anglickém jazyce
